DZKT型人防電站輔機控制臺又叫人防電站隔室操作控制屏，是我公司嚴格按照《防空地下室固定柴油電站》的圖集要求制作生產，主要安裝在各類建筑物的人防地下室、人防指揮工程、地下隱蔽設施及坑道、普通人防工程地下室的中心醫院、急救醫院的固定電站柴油發電站值班室內的專用人防電氣控制設備。箱體一般采用琴臺式，落地式安裝，具體尺寸和安裝內容、臺面排列等由單項工程結合選用的自動化機組自行設計；控制面板可以根據單項工程所需要實現的功能，選擇用LED型薄膜信號燈、帶燈琴鍵按鈕及按鈕開關實現功能，也可選擇用觸摸屏來顯示各種數據及實時參數來實現功能。

DZKT－□/□

B-壁掛式

Q-琴臺式

人防電站輔機控制臺

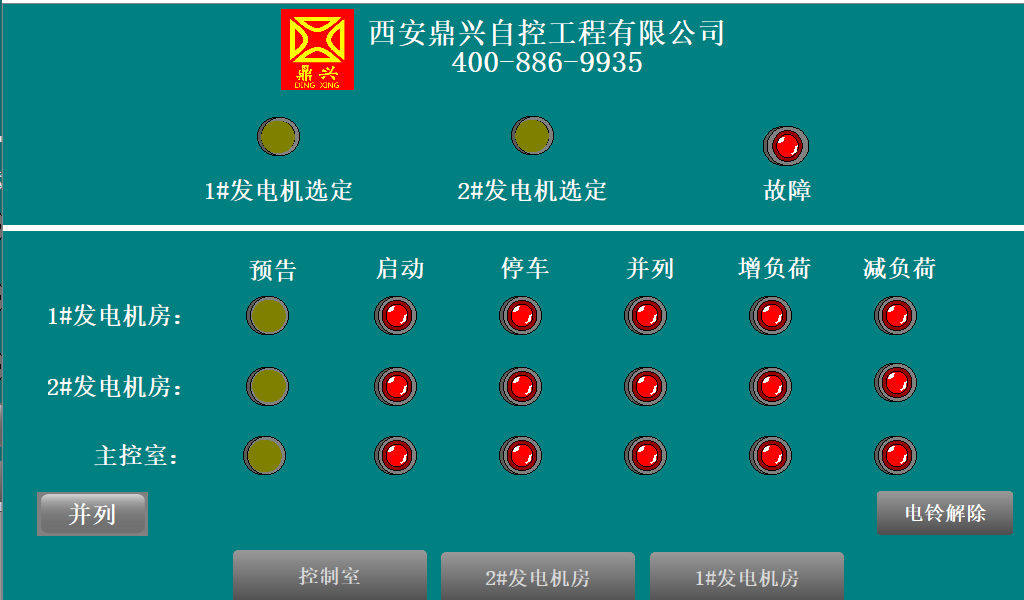

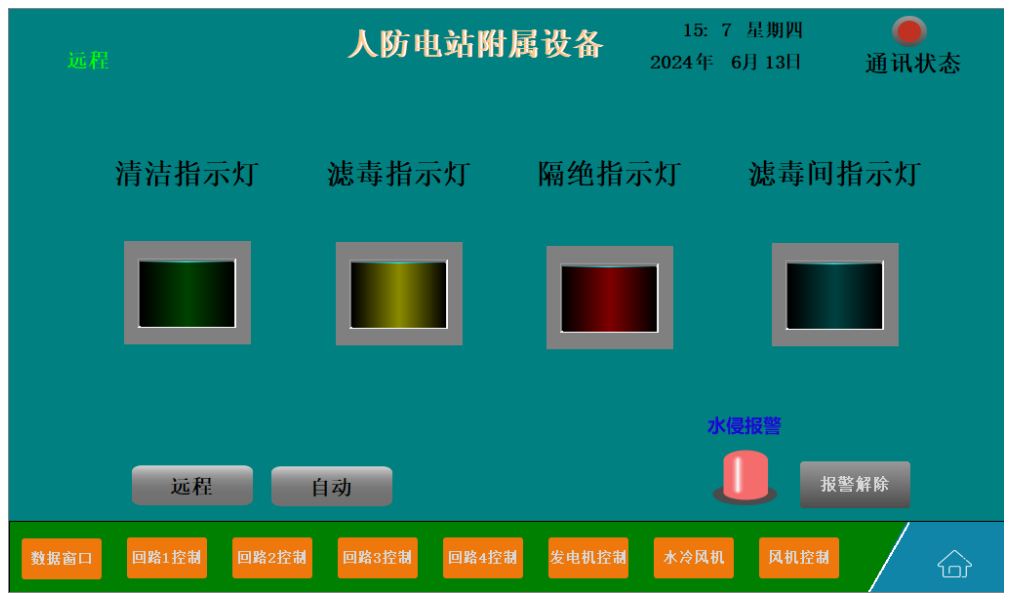

DZKT人防電站輔機控制臺可對人防固定電站柴油發電站機房內設置的發電機組進行聯絡，接收到發電機房信號聯絡箱發送過來的信號后，在面板上用“準備完畢”、“請求停機”、“請求減載”、“機組故障”、“音響報警”信號燈顯示出來，而且在控制面板設置有“啟動”、“停機”、“增速加載”、“減速減載”、“音響”帶燈琴鍵按鈕，可以向發電機房內的信號聯絡箱發出控制指令；接收并顯示發電機組智能控制器發送過來的各種運行參數；可在控制面板上對電站內的附屬設備如油泵、冷卻泵、進/排風機、人防手電動密閉閥進行隔室操作，并顯示他們的動作狀態；可采集油箱油位、油壓、油溫，冷卻水溫、水壓后顯示出來并發出自動控制信號及報警信息等。

工作電壓：AC220V（±10%），頻率50Hz(±5%)

控制輸出：無源開關量信號、RS485信號

二次回路控制電流：＜5A

工作溫度：-20℃-60℃

相對濕度：5%-70%

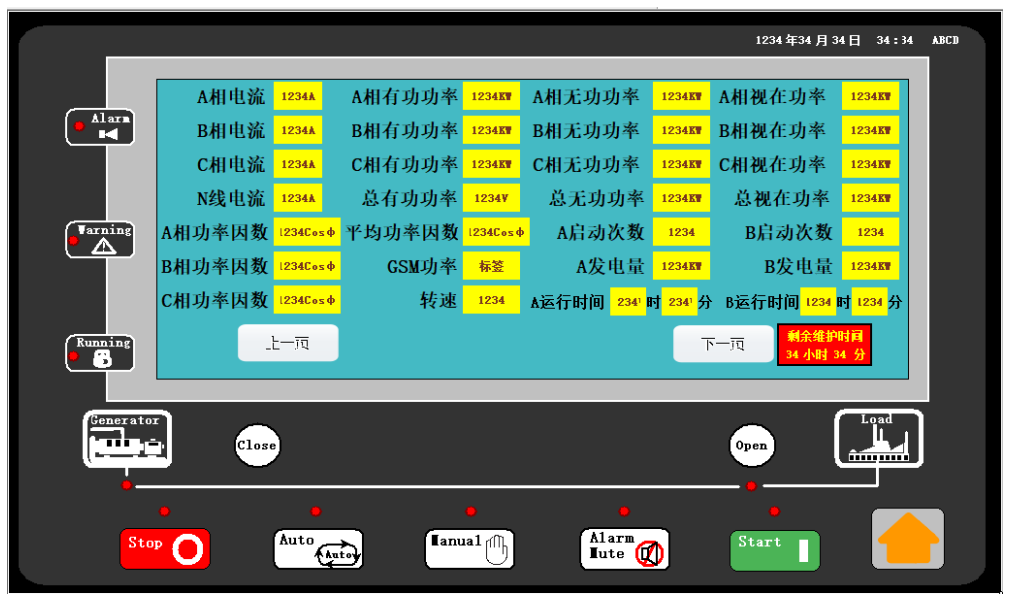

顯示及操控方式：LED薄膜式指示燈、帶燈琴鍵按鈕、按鈕開關、顯示儀表或者觸摸屏

l 檢查各種信號電纜的規格及參數是否滿足現場控制需求，信號線根數是否與設計圖紙相符。

l 若采用落地式，需用琴臺式操作臺；若采用明裝壁掛方式安裝，箱體下沿距離地面1.2-1.5米。

l 人防電站輔機控制臺到柴油發電機房信號聯絡箱、各種輔助控制設備之間敷設KVV線；如果采集的信號涉及到485通訊或者模擬量信號，需敷設信號屏蔽線。

l 參考電站聯絡設備設計說明，結合電站輔機控制臺相關的人防圖集的控制方式及要求，及人防固定電站設備平面布置圖。

l 確定該控制系統所涉及到的附屬設備的數量及控制要求，需要采集和監控的各種信號和數據類型。

l 箱體的規格與材質，表面處理的要求，安裝環境的溫度、濕度，防護等級。
