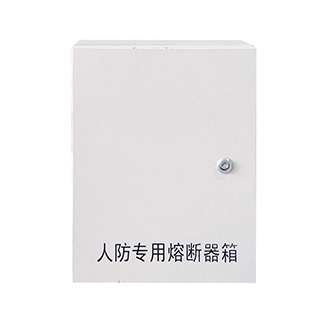

DRDX型人防熔斷器箱是我公司按照《防空地下室電氣設備安裝》的圖集的標準設計生產的，主要安裝在各類建筑物的人防地下室、人防指揮工程、地下隱蔽設施及坑道、普通人防工程地下室的防護密閉門外走廊、樓梯口的專用人防設備。常見電壓為AC220V，額定電流由系統設備總數量和總功率來決定，常見箱體尺寸為寬300mm，高400mm，深140mm，其他特殊電壓也可訂做。

工作原理：在戰時情況下，人防地下室的照明線路發生短路時，熔斷器箱里面的電鈴就會發出響聲，能夠起到一種警示作用。

人防熔斷器箱在電氣圖紙中的電氣符號為：

可以保護其下一級的照明用電的正常運行，當照明線路發生短路、或者總電流超過設計的額定電流時，熔芯會自動熔斷，不會影響到上級用電設備的正常工作。

熔芯在熔斷的同時，熔斷器箱內置的警鈴就會立馬發出警報，方便值班人員快速找到故障點及時進行維修處理。

工作電壓：AC220V（±10%），頻率50Hz(±5%)，DC36V，DC24V，DC12V等

控制電流：根據用電設備的數量來決定，通常有3A，6A，10A

環境溫度：-20℃~60℃

相對濕度：5%~70%

根據設計平面圖上所標注的位置進行安裝，進線接電源，出線接需要保護的負載。外殼接地端子必須可靠接地。

采用明裝方式安裝，箱體下沿距離地面1.2-1.5米。

1.根據需要保護的設備的特性，確認所需的控制保護電壓。

2.根據負載數量及功率，計算出系統的額定電流，確定熔芯的型號。

3.報警分為警鈴及聲光報警兩種形式可供選擇。

4.選型時必須明確箱體的規格與材質，表面處理要求，環境的溫度、濕度，防護等級。
